HOME > 제품소개 > 소음감쇄기

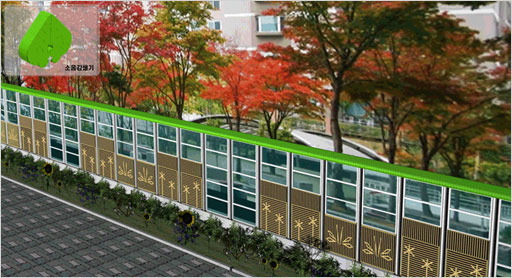

- 혼합형 방음벽(목재+투명)
간섭통로로 들어오는 입사 소음의 파장을 1.5배 증가시켜 위상차가 반대인 파형으로 변조하여 배출함으로써 방음벽 상단 너머로 향하는 원 소음을 간섭, 저감할 수 있도록 고안한 장치.

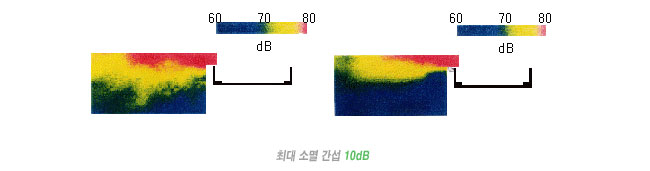

[간섭장치의 소음 저감 원리]
등과진파형
등과경로
등과후 파형
각파형의 결합

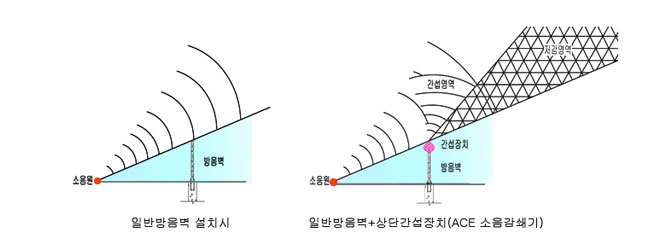

[간섭장치의 소음 저감 원리]
- 방음벽의 높이를 약 2~4m 줄일 수 있으므로 매우 경제적임
- 일반 방음벽으로는 매우 힘든 저주파 소음에 대한 저감이 높으므로 건물 고층부에 대한 저감효과가 매우 높음
- 방음벽의 높이가 낮아지므로 풍하중에 대한 구조물의 안정성에 크게 기여
- 기존 방음벽의 경우 높이를 증가하지 않고도 민원해결이 가능하므로 매우 경제적임

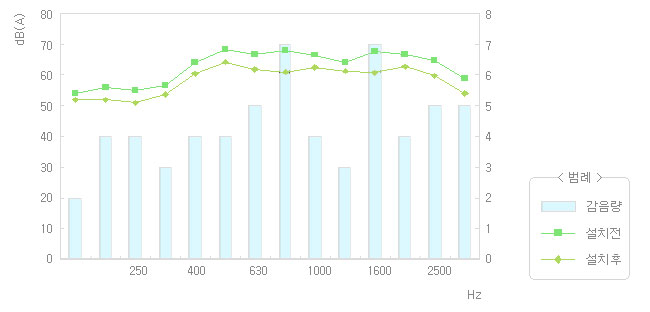

규격
1/1옥타브밴드중심주파수
비고
주파수 (Hz)
250
200
1000
2000
4000
감음량 (dB)
4
4
7
7
5

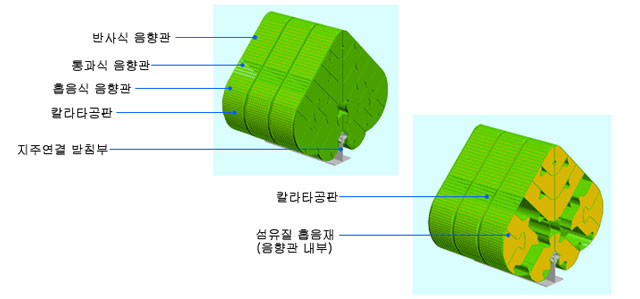

주요 구성
주요 구성요소별 특징
규격
개소
역할
구성요소
반사식 음향관
5
반사 경로차에 의한 소음 소멸간섭
방사형 split
통과식 음향관
5
통과 경로차에 의한 소음 소멸간섭
방사형 wave split
흡음식 음향관
2
회절음 흡수에 의한 흡음
부채형 split
섬유질 흡음재
칼라 타공판
지주 연결 받침부
1
방음벽 지주에 연결하여 고정시킴
방사형 split 알루미늄 프레임
(연결부 앙카볼트)
